検査成績書をエクセルで作る実務 測定値記録と合否判定の限界

検査成績書・出荷検査記録は、測定値記録と合否判定の自動化までなら関数だけで組める。壁になるのは測定器からの手入力そのものと、蓄積後の検索性・傾向把握だ。

エクセルで検査成績書を運用する現場のイメージ

顧客から「出荷検査記録を提出してください」と言われて、毎回テンプレートを複製し、測定値を手入力し、合否を目視で確認して印鑑を押す。この作業が月に何十件と積み重なる工場は多い。実際にこの領域のエクセル設計を受託開発の立場で見てきた実感としては、検査成績書は「作れる部分」と「作れない部分」がはっきり分かれる帳票だ。合否判定のロジックは関数で完全に自動化できる一方、測定値そのものの入力と、過去データの串刺し検索はエクセルの構造的な限界にぶつかる。この記事では、検査成績書・出荷検査記録をエクセルで作る際の実装レベルの勘所と、どこまでやっても超えられない壁を、両方はっきり書く。

検査項目・規格値・測定値の記録構造をどう設計するか

検査成績書の土台は「検査項目」「規格値（上限・下限）」「実測値」の3列を1行に並べる構造にすることだ。この3列がバラバラのシートに分かれていると、後の合否判定も転記も破綻する。

具体的には、1行=1検査項目とし、A列に検査項目名（例: 外径、内径、表面粗さ）、B列に規格下限、C列に規格上限、D列に実測値、E列に判定結果という並びにする。品番ごとに規格値が変わる場合は、品番マスタシートを別途持ち、品番を選ぶと規格値がVLOOKUPで自動転記される設計にすると、規格値の手入力ミスをその部分だけ排除できる。測定項目数が多い製品(10項目を超えるケース)では、項目名を縦に並べるのではなく、項目マスタから動的にプルダウンで選ばせるほうが行の追加・削除に強い。

規格値を毎回手入力する運用のままだと、規格改定時に全成績書を洗い替える手間が発生する。品番マスタに規格値を1箇所だけ持たせ、成績書側は参照するだけにする設計に変えるだけで、この洗い替えコストはほぼゼロになる。ここは最初の設計段階で決めておくべき分岐点だ。

合否判定の自動化はどこまで関数で組めるか

結論から言うと、合否判定そのものはIF関数とAND関数の組み合わせで完全に自動化できる。ここはエクセルが最も強い領域だ。

判定式の基本形は =IF(AND(D2>=B2,D2<=C2),"合格","不合格") で、実測値が規格下限以上かつ規格上限以下なら合格、外れれば不合格を返す。これに条件付き書式を重ねて、不合格セルに赤背景を自動で付ければ、目視確認の負荷が大きく下がる。複数項目のうち1つでも不合格があれば成績書全体を「不合格」とする総合判定は、=IF(COUNTIF(E2:E10,"不合格")>0,"総合不合格","総合合格") のようにCOUNTIF関数で数えれば組める。

ここまでは実装として難しくない。むしろ問題は、この自動判定を過信して「エクセルが合格と出したから確認は不要」という運用に流れてしまうことだ。関数は入力された実測値が正しい前提でしか動かない。実測値の入力自体に誤りがあれば、判定式は誤った結果を自信満々に返す。これが次の壁につながる。

測定器からの手入力ミスという構造的な壁

検査成績書のエクセル運用で最初にぶつかる限界が、測定器の表示値を人がキーボードで転記する工程だ。ここは関数では解決できない。

ノギスやマイクロメータ、画像測定機の表示値を目で読んでセルに打ち込む作業には、桁の見間違い(19.85を18.95と打つ)、単位の取り違え(mmとμmの混同)、隣接セルへの誤入力といったヒューマンエラーが一定確率で紛れ込む。関数側でできる対策は、入力規則(データの入力規則→ユーザー設定→規格値の範囲外なら警告)を設定して、明らかに外れた値が入ったときにアラートを出す程度に留まる。ただしこれも「規格値から極端に外れた誤入力」しか拾えず、規格値の範囲内に収まる転記ミスは検出できない。

測定器がRS232CやUSBでPCに接続できる機種であれば、マクロ(VBA)でシリアル通信を受けてセルに自動転記する仕組みを組んだ例もある。ただし対応機種が限られるうえ、複数種類の測定器が混在する現場では機種ごとに個別対応が必要になり、保守コストが跳ね上がる。結果として、多くの中小製造業では「手入力+規格外アラート」の組み合わせで運用しているのが実態で、これはエクセルの構造的な限界というより、測定器とPCの接続インフラ側の課題になる。

ロット・製番との紐付けとトレーサビリティの限界

出荷検査記録をロット番号・製番に紐付ける設計は、1ブックに全ロットの検査履歴を並べ、ロット番号列でVLOOKUPまたはXLOOKUPを引く運用が基本形になる。1シート1ロットで管理するか、1シートに全ロットを縦に積むかは検査件数次第で選ぶ。

数十ロット規模であれば、ロット番号列を検索キーにしたXLOOKUPで「このロットの検査結果を見せてください」という顧客からの問い合わせにその場で答えられる。問題は件数が数百ロットを超えたあたりから顕在化する。ブックが重くなり関数の再計算に時間がかかるようになるだけでなく、「この品番の直近1年の不良傾向を見せてほしい」といった横断的な検索・集計の要求に対して、エクセルの構造では答えるのに時間がかかるようになる。ロット番号で1件を引くのは得意でも、複数ロットを横断した傾向分析は、ピボットテーブルを都度組み直す作業になりがちで、月次集計を担当者が手作業で行っている工場は少なくない。

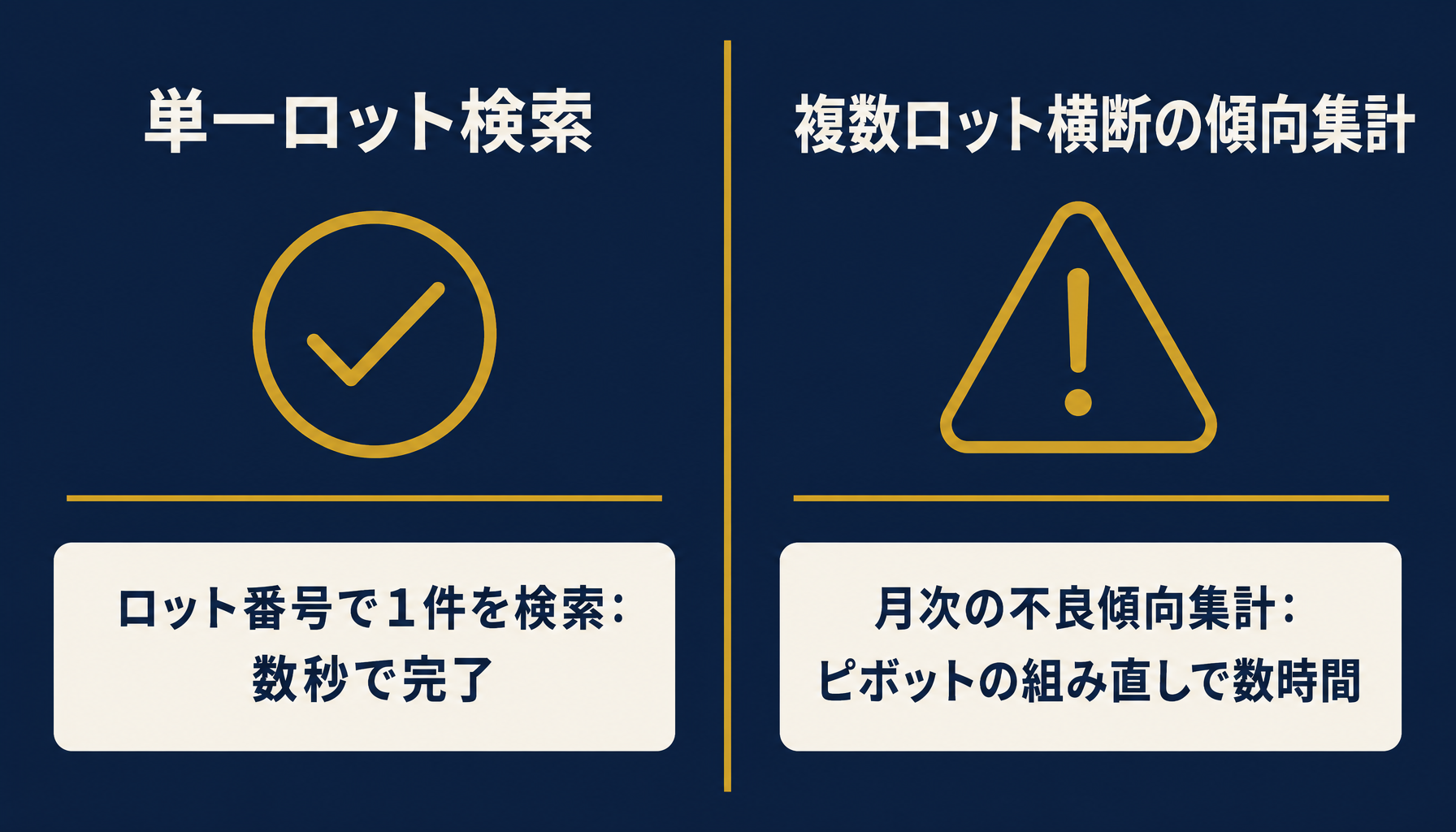

単一ロット検索と複数ロット横断集計の負荷の違い

さらに、原材料ロットと製造ロットと出荷ロットが別々に採番されている場合、この3つを1つのキーで串刺しする仕組みをエクセルだけで組むのは現実的に難しい。VLOOKUPを3段階連鎖させる設計は組めなくはないが、シート構成が複雑になるほど、担当者の異動時に引き継ぎが困難になる。この「串刺しトレーサビリティ」こそ、検査成績書のエクセル運用が最も早く限界を迎える部分だ。

顧客提出用フォーマットをどう社内運用と分離するか

顧客に提出する検査成績書と、社内で管理する生データは別シートに分離するのが実務上の定石だ。同一シートで両方を兼ねようとすると、顧客ごとに求められる書式の違いに対応するたびに計算列が壊れるリスクが上がる。

具体的には、生データシート(検査項目・規格値・実測値・判定結果の生の並び)と、顧客提出用の印刷レイアウトシートを分け、提出用シートは生データシートからVLOOKUPで必要な項目だけを転記して体裁を整える構成にする。顧客Aは項目名を日本語表記、顧客Bは英語表記を求める、といった違いにも、提出用シート側だけを調整すれば生データ側に影響が出ない。この分離ができていないと、顧客ごとに成績書のブックそのものをコピーして管理する運用になりがちで、同じロットの成績書が複数バージョン存在してどれが最新か分からなくなる事故につながる。

検査成績書のエクセル運用から品質管理システムへ移行する判断基準

移行を検討すべき目安は、成績書の「件数」そのものより、検索性と傾向把握の負荷が閾値を超えたかどうかで判断するのが実務的だ。

具体的な兆候は2つある。1つ目は、同じ品番・同じ顧客向けの過去成績書を探すのに5分以上かかる状態が常態化していること。ファイル名やシート名の命名規則だけでは、検索対象が数百件を超えると人手での特定が追いつかなくなる。2つ目は、月次の不良傾向・工程能力の集計作業が特定の担当者しかできない属人化した状態になっていること。この2つが同時に発生している工場は、エクセルの限界を超えており、検査データ管理システムやQC工程表を含む品質管理システムへの移行を検討する時期に来ている。逆に言えば、件数が増えていても検索性と集計の負荷がまだ許容範囲であれば、エクセル運用を延命させる設計変更(品番マスタの分離、印刷用シートの分離)で十分対応できることも多い。自社がどちらの状態にあるかを判断したい場合は、初月無料の経営AI診断で現状のブック構成と検索負荷を一緒に可視化するところから始めるとよい。

まとめ

検査成績書・出荷検査記録のエクセル運用は、規格値・実測値・合否判定の自動化までは十分に実務で通用する設計が組める。一方で、測定器からの手入力ミスの根絶、複数ロットを横断した傾向分析、原材料・製造・出荷ロットの串刺しトレーサビリティの3つは、エクセルの構造的な限界として残り続ける。自社の運用がどのフェーズにあるかを見極め、延命で足りるのか、システム化で解決すべきかを切り分けることが次の一歩になる。

よくある質問

検査成績書のエクセルテンプレートはどこまで自動化できますか

測定値の入力欄と規格値（上限・下限）を別セルで持たせれば、IF関数とAND/OR関数の組み合わせで合否判定は自動化できる。条件付き書式で不合格セルに色を付ける運用まではエクセルで十分実務に耐える。難しいのは測定器からの転記そのもので、ここは関数では解決できない。

出荷検査記録とロット番号・製番の紐付けはエクセルでできますか

1シート1ロットの運用か、1ブックに全ロットを並べてロット番号列でVLOOKUP・XLOOKUPする運用のどちらかになる。数十ロット規模なら後者で回るが、数百ロットを超えると検索・突合の負荷が増え、関数の再計算だけで数秒単位の待ちが発生し始める。

顧客提出用の検査成績書フォーマットを社内用と分けるべきですか

分けるべきだ。社内用は測定値の生データと計算列を持たせ、顧客提出用は印刷レイアウト専用シートにVLOOKUPで転記して体裁を整えるのが実務上の定石。同一シートで両方を兼ねると、顧客ごとに書式を変えるたびに計算列が壊れるリスクが上がる。

検査成績書のエクセル管理から品質管理システムへの移行はいつ判断すべきですか

目安は「同じ品番の過去成績書を探すのに5分以上かかる」「不良傾向を月次で集計する作業が属人化している」の2つが同時に発生した時点。件数そのものより検索性と傾向把握の負荷が判断基準になる。
