図面管理と図番管理をエクセルで行う限界　版管理と検索性の実務

図面・図番はエクセルの一覧表とファイルサーバでどう管理されているか

図番と版数、ファイルサーバのフォルダ構成の3点セットで管理する運用が、中小製造業の現場では最も多いパターンです。

図番・図番管理と聞くと大掛かりなシステムを想像しがちですが、実際に多くの設計・生産技術の現場で動いているのは、図番・品名・材質・rev（版数）・最終更新日を列に持つエクセルの一覧表と、図番ごとにフォルダを切ったファイルサーバの組み合わせです。図面本体（CADデータ・PDF）はファイルサーバに置き、一覧表はその「索引」として機能します。

導入コストがかからず、Excelの操作に慣れていれば誰でも更新できるため、立ち上げ期には非常に合理性の高い運用です。問題が表面化するのは、図番の件数が数百〜数千に積み上がり、改訂が繰り返され、担当者が複数人に増えたタイミングです。ここから、採番ルールの揺らぎ・版管理の属人化・検索性の壁という3つの限界が同時に顕在化していきます。

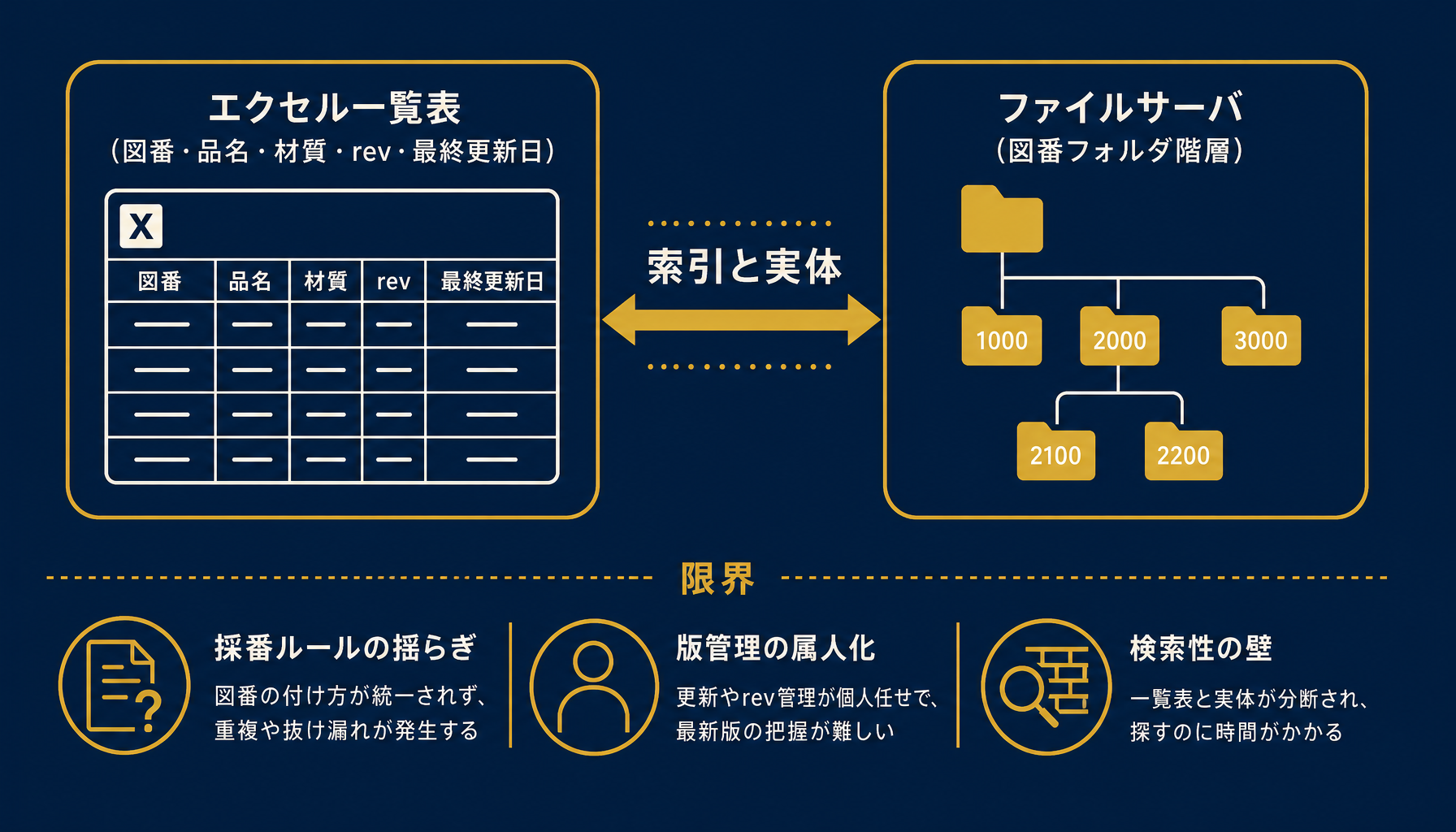

図: エクセル一覧表とファイルサーバによる図面・図番管理の基本構成

図番管理のルールと、採番ルールが崩れるメカニズム

図番には意味を持たせすぎない連番方式が長期的に破綻しにくく、属性は一覧表の別列に持たせるのが定石です。

図番の採番方式は大きく2つに分かれます。ひとつは「連番＋簡易分類記号」（例: 製品系統を表す1〜2桁の記号＋4桁連番）、もうひとつは材質・工程・サイズ区分まで図番自体に埋め込む「フルコード式」です。フルコード式は一見すると図番だけで情報が読み取れて便利に見えますが、実務では製品仕様の変更やイレギュラーな派生品が出るたびに桁の意味と実態がずれていきます。数年運用すると「このコード体系にはもう当てはまらない例外品番」が積み上がり、採番ルール自体を管理する別のルールブックが必要になるという逆転現象が起きがちです。

連番方式であれば図番は単なる識別子に徹し、材質・工程・使用製品といった属性情報は一覧表の列やBOM側で持たせられます。図番の採番ルールを設計する際は「将来この分類が増えたときに図番を変えずに済むか」を最初に検証しておくことが、長期的な破綻を防ぐ実務上のポイントです。

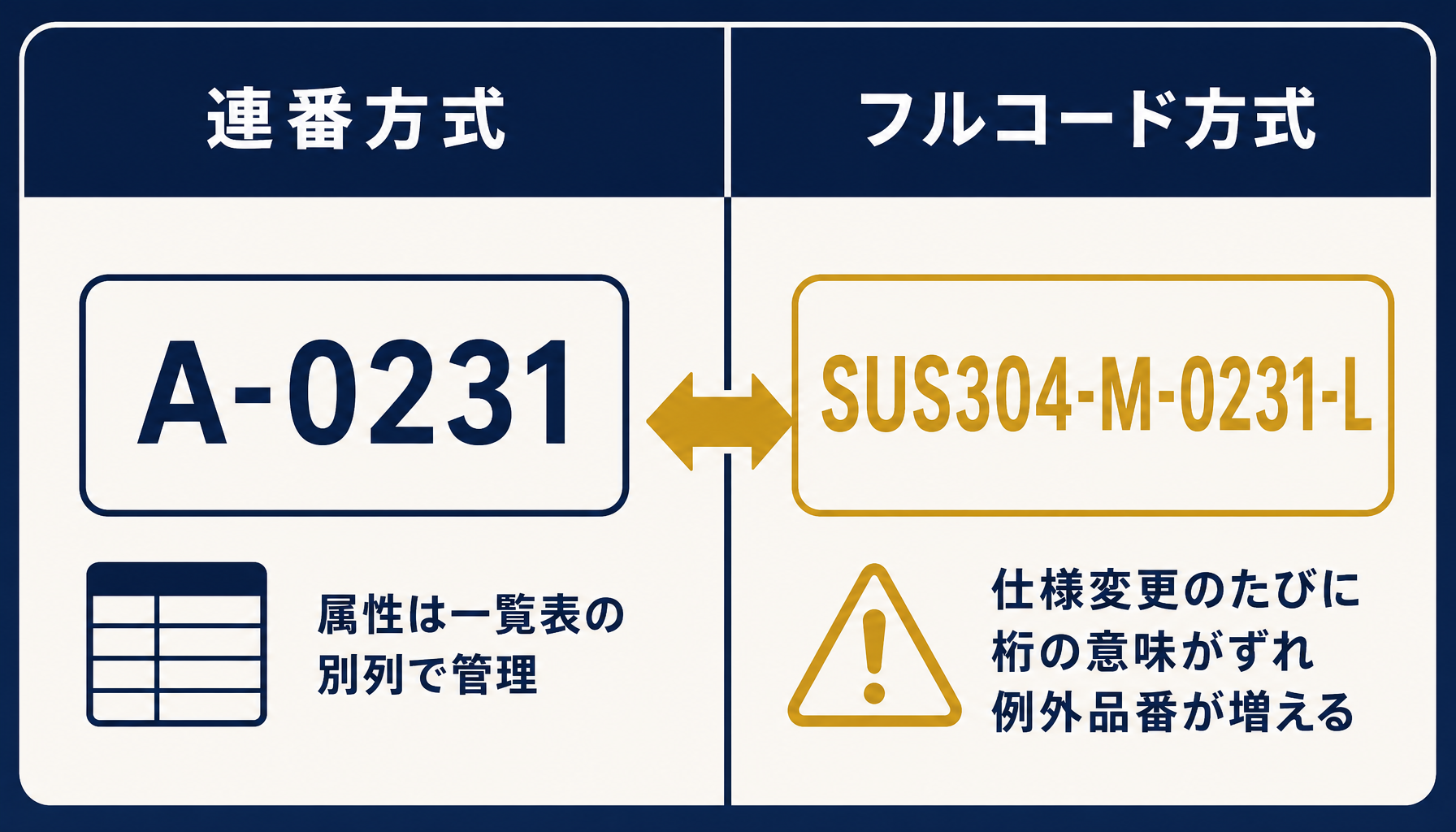

図: 連番方式とフルコード方式の図番設計比較

版数（rev）管理をエクセルで運用する方法とその限界

rev欄の更新と変更履歴シートの二重管理が定石ですが、更新の徹底そのものが属人化するのが限界です。

版数管理の基本形は、図面ファイル名またはタイトル欄にrev01・rev02のような改訂番号を刻み、一覧表のrev列を最新版に更新し、変更履歴シートに「いつ・誰が・何を・なぜ変更したか」を追記していくやり方です。この3点が揃っていれば、理屈の上では版管理は成立します。

しかし実務では、納期が迫った改訂ほど履歴シートへの記入が省略され、旧版ファイルは「念のため」削除されずにフォルダへ残されます。ファイル名の命名規則にわずかな表記ゆれ（rev2とrev02、全角と半角の混在など）が生じると、どれが最新版か一覧表だけでは判別できなくなります。よくあるパターンとして、生産現場が誤って旧版を参照したまま製造してしまい、手直しや廃棄が発生してから初めて版管理の甘さが発覚するというケースが挙げられます。エクセルの版管理は「入力者の規律」に依存する仕組みであり、規律が崩れた瞬間に破綻するという性質を理解しておく必要があります。

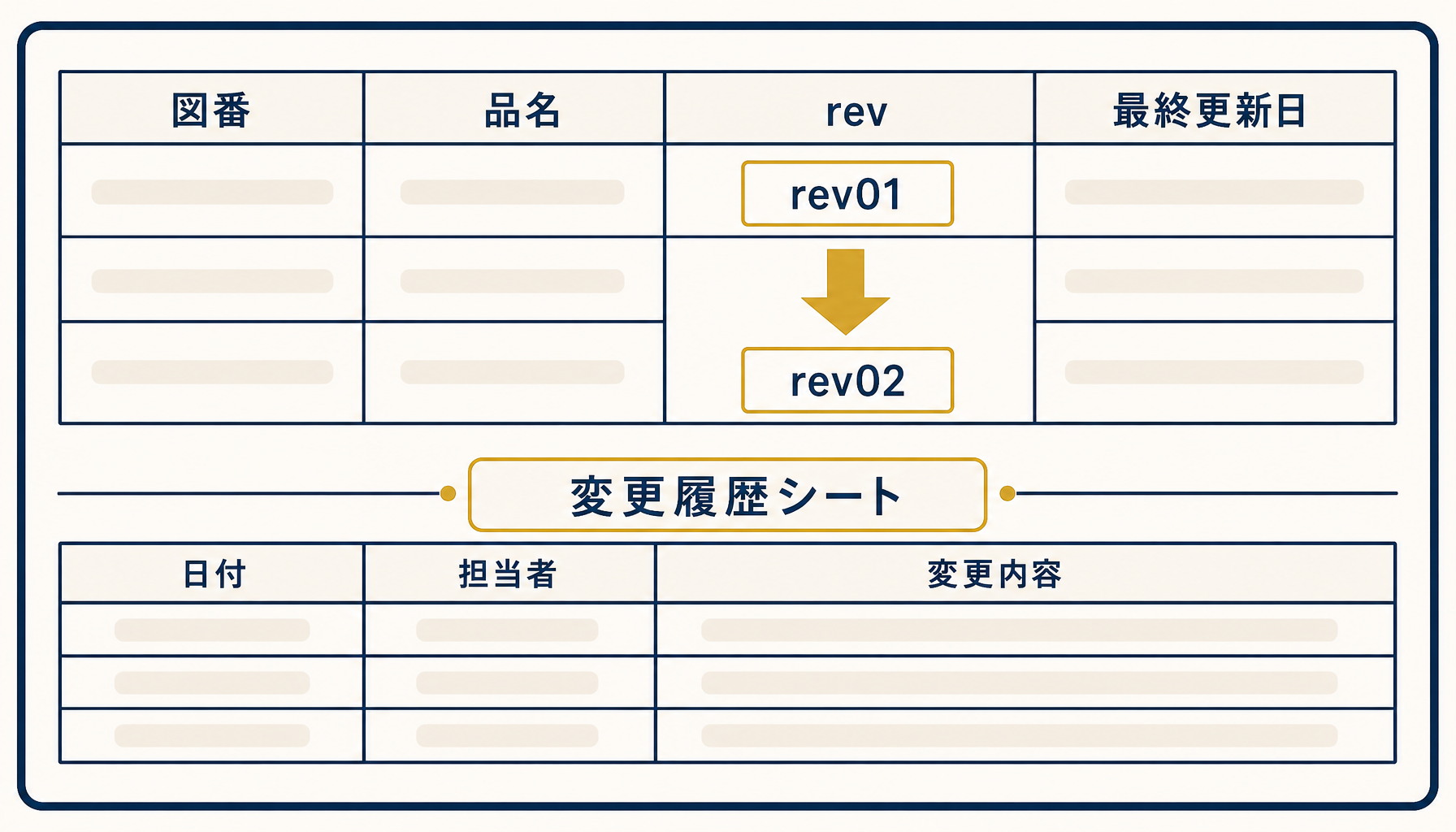

図: rev列と変更履歴シートによる版数管理の実装例

ファイルサーバでの検索性の限界—ファイル名頼みと全文検索不可

ファイルサーバ運用では図番・改訂記号を埋め込んだファイル名検索が唯一の頼りで、図面内の注記や寸法では検索できません。

ファイルサーバ上の図面を探す手段は、実質的に「フォルダ階層をたどる」か「ファイル名で検索する」かの2択です。図番をファイル名に含める運用は有効ですが、これはあくまで図番が分かっている前提の検索であり、「この寸法の穴が空いている図面」「この表面処理を使っている図面」といった図面の中身に対する検索には対応できません。CADビューアやPDFの文字検索機能を使えば注記程度は拾えますが、寸法値や罫線内の情報までは実質的に検索対象になりません。

図番の記憶が曖昧なまま探す作業は、担当者の経験と勘に依存します。設計・生産技術担当が変わるたびに「図面の探し方」を一から引き継ぐ必要があり、検索に一件あたり数分から十数分かかることも珍しくありません。件数が増えるほど、この検索コストは一覧表の管理コストよりも早く積み上がっていきます。

図: ファイル名頼りの検索作業が発生する現場の実態

検索したい情報	エクセル一覧表	ファイル名検索	図面内容検索
図番が分かっている	○（列でヒット）	○	-
品名・材質で探したい	△（列があれば可）	×	×
寸法・注記の内容で探したい	×	×	×
使用製品から逆引きしたい	△（別シート突合が必要）	×	×

関連部品・使用製品との紐付けが本質的な壁になる理由

エクセルの一覧表は「図面→使用製品」の逆引きや、部品の使用実績を横断集計する構造には本質的に向いていません。

図番管理と部品表（BOM）は本来一体で扱うべき情報ですが、エクセル運用ではBOMと図面一覧表が別ファイルになっているケースが大半です。ある図面がどの製品・どの機種に使われているかを調べるには、BOMのシートを製品ごとに開いて図番を目視で突合するしかなく、変更の影響範囲を確認するだけで複数シートを横断する作業が発生します。設計変更の際に「この部品を使っている製品すべてに影響が出ないか」を確認する工数は、図番の件数と使用製品数の掛け算で膨らんでいきます。

この紐付けの弱さは、単発の検索性の問題以上に深刻です。変更のたびに影響範囲を人手で洗い出すプロセスは、洗い出し漏れのリスクを常に抱えたまま運用することになります。自社のどの工程でこの紐付けが特にボトルネックになっているか切り分けたい場合は、初月無料の経営AI診断で現状の図面・BOM運用を可視化し、どこから手を付けるべきか整理するところから始められます。

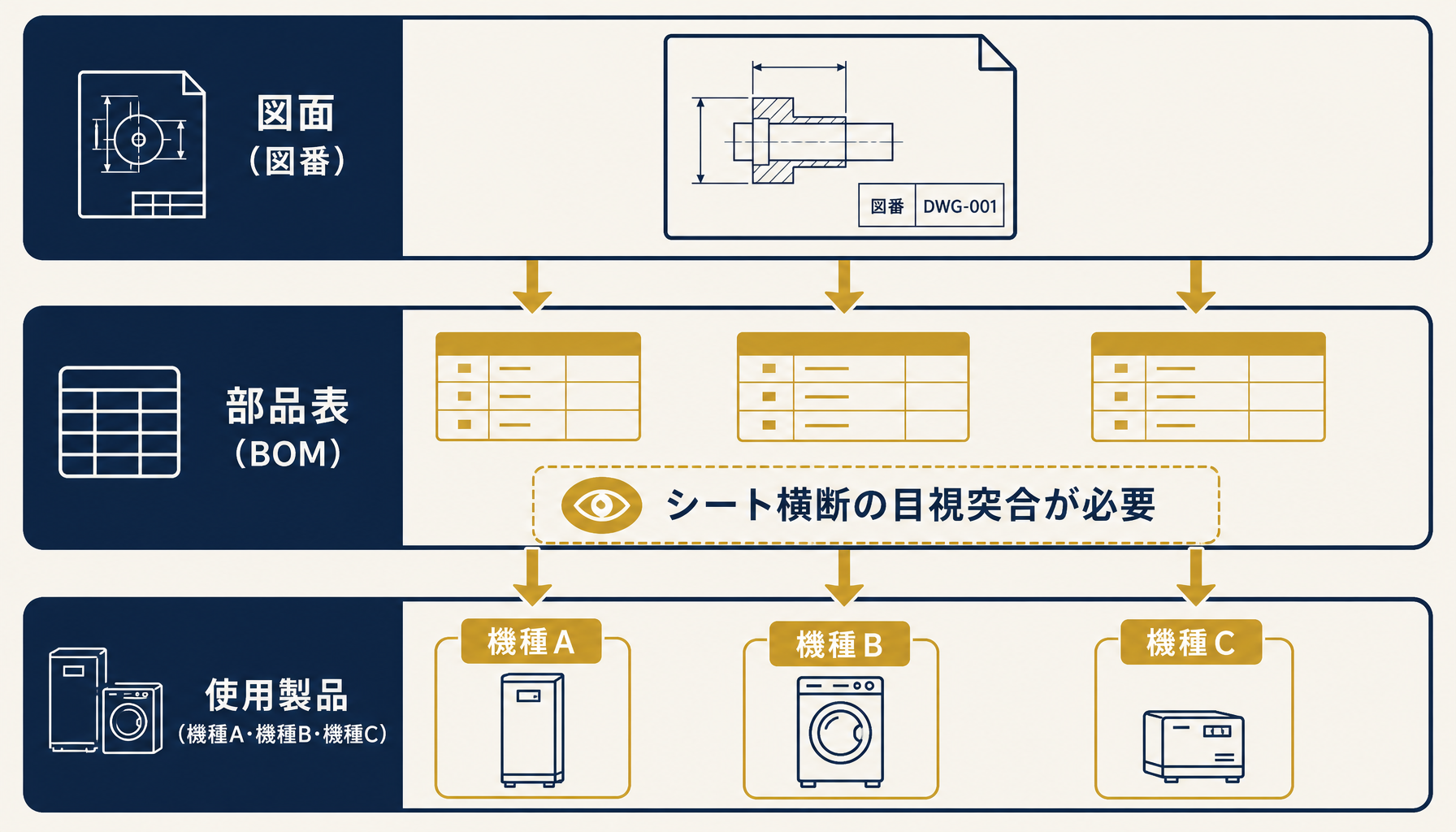

図: 図面・部品表・使用製品の紐付け構造

図面管理システム（PDM）への移行を判断する基準

「旧版参照による製造ミス」と「検索に一件10分以上かかる状態の常態化」の2つが、移行検討の実務的な目安です。

PDM（Product Data Management）を導入すると、図番の自動採番、版数のロック（最新版以外を編集不可にする）、図面内容を含む全文検索、部品と使用製品の紐付けデータベースが一体で提供されます。エクセル運用の限界のうち、版管理の属人化と検索性・紐付けの壁を仕組みとして解消できるのが最大の効果です。

移行を判断する具体的な基準としては、①旧版図面を参照したことによる製造ミスや手直しが年に複数回発生している、②図面を探す作業に一件あたり10分以上かかることが常態化している、③設計変更の影響範囲確認に毎回複数人・複数シートの突合が必要になっている、の3点のうちいずれかに当てはまるかどうかで判断できます。いきなり全社規模のPLMを導入する必要はなく、まず図面と版数の一元管理に絞ったPDMから段階的に始め、BOM連携や工程管理システムとの接続は運用が安定してから拡張する進め方が、中小製造業の実情には合っています。

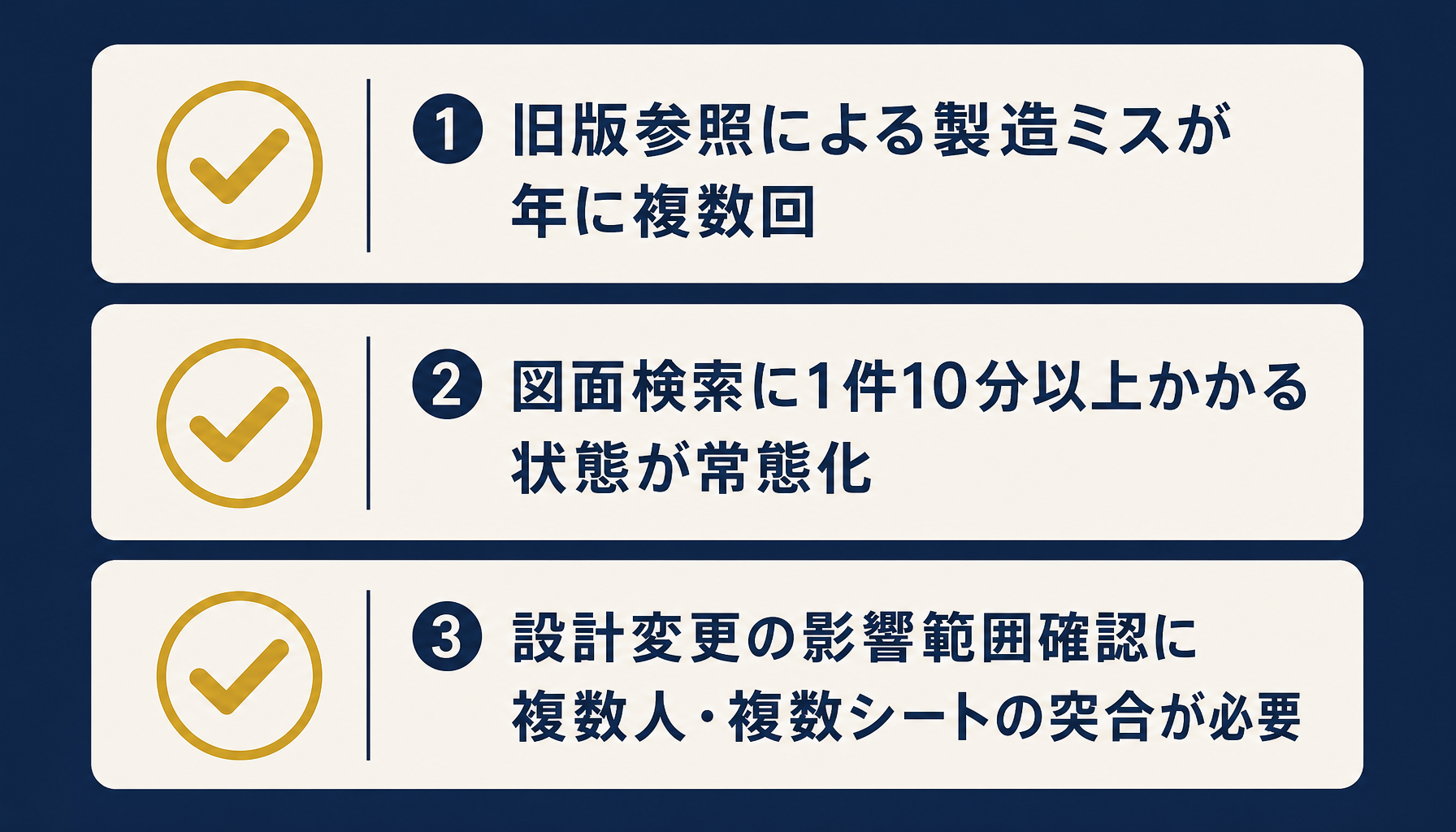

図: PDM移行を検討すべき3つの判断基準

まとめ — エクセル管理の延命と、脱エクセルの分岐点

エクセルとファイルサーバによる図面・図番管理は、件数が少なく担当者が固定されているうちは十分に機能する運用です。しかし版数管理は入力者の規律に依存し、検索性はファイル名検索の範囲でしか成立せず、部品・製品との紐付けは人手の突合に頼るしかないという3つの構造的な限界は、運用の工夫だけでは解消できません。

自社の図面管理が今どの段階にあり、どこから手を付けるべきか迷う場合は、初月無料の経営AI診断（通常30万円相当）で現状の業務を可視化し、具体的な改善提案までご一緒することができます。

関連記事

• 部品表(BOM)のエクセル管理はどこまで限界か 構成管理と所要量計算の実務 — 関連: 図面と紐づくBOM・構成管理の実装知
• ロット管理とトレーサビリティをエクセルで行う方法と製造番号追跡の限界 — 関連: 改訂・追跡管理の実装知
• 製造業の品質管理をエクセルで運用する方法とQC工程表・不良率集計の実務 — 関連: 図面と連動する品質記録の実務
• 生産管理をエクセルで回す方法と限界 脱エクセルのタイミングと移行ステップ — 関連: 脱エクセル判断基準の考え方
• 中小企業のAI導入 費用相場と内訳 初期費用から運用コストまで実例で解説 — 関連: システム化・AI導入にかかる費用の考え方

よくある質問

図番のルールはどう決めればいいですか？

図番には材質や工程などの属性を詰め込みすぎず、連番＋簡単な分類記号にとどめるのが実務上の定石です。属性情報は図番自体ではなく一覧表の別列で管理すれば、製品仕様が変わっても図番を採り直さずに済みます。分類コードを厚くしすぎた図番は、数年運用すると桁あふれや例外品番の扱いで必ず破綻します。

エクセルでの版数（rev）管理はどこまで対応できますか？

rev欄の更新と変更履歴シートを分けて運用すれば、小規模なうちは十分に回ります。ただし「誰が」「いつ」「なぜ」改訂したかの記録は手入力が前提のため、現場が急いでいるときほど記入が抜けます。旧版ファイルを削除せず残す運用にすると、最新版と旧版の見分けが属人化するのが実務上の限界です。

図面管理システム（PDM）への移行はどのタイミングで検討すべきですか？

「旧版図面を参照して製造ミスが起きた」「図面を探すのに10分以上かかることが週に何度もある」のいずれかが発生した時点が実務的な移行検討の目安です。件数が増えてから移行すると、過去図面の棚卸しと採番ルールの再設計に追加の工数がかかるため、兆候が出た段階で判断基準を持っておくことが重要です。

図面管理システムとPLMは何が違いますか？
